原理
流体自下而上流经测量管时，浮子受到浮力和流体的推力会逐渐上升，当浮子自身的重力和浮力、流体的推力平衡时，浮子会悬停于测量管中的某一个位置。当流体金属管浮子流量计的流量越大推力也就越大，浮子的位移也会增加，浮子位移增加后与孔板或锥管的环隙也会增大，从而会通过更大的流量，所以说金属管浮子流量计是一种变面积流量仪表。

产品型号：
厂商性质：生产厂家
更新时间：2026-06-02
访问量：337

联系电话：18903148979

一、产品概述
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量仪表,它具有体积小,测量范围大,使用方便的特点,几乎能测量所有的液体和气体流量,特别适用于低流速、小流量、高温高压介质的测量.
金属管浮子流量计以其优良的性能和很高的可靠性，在石油化工、钢铁、冶金、制药制水、环保工程等领域得到了广泛的应用。

二、结构原理
1、结构

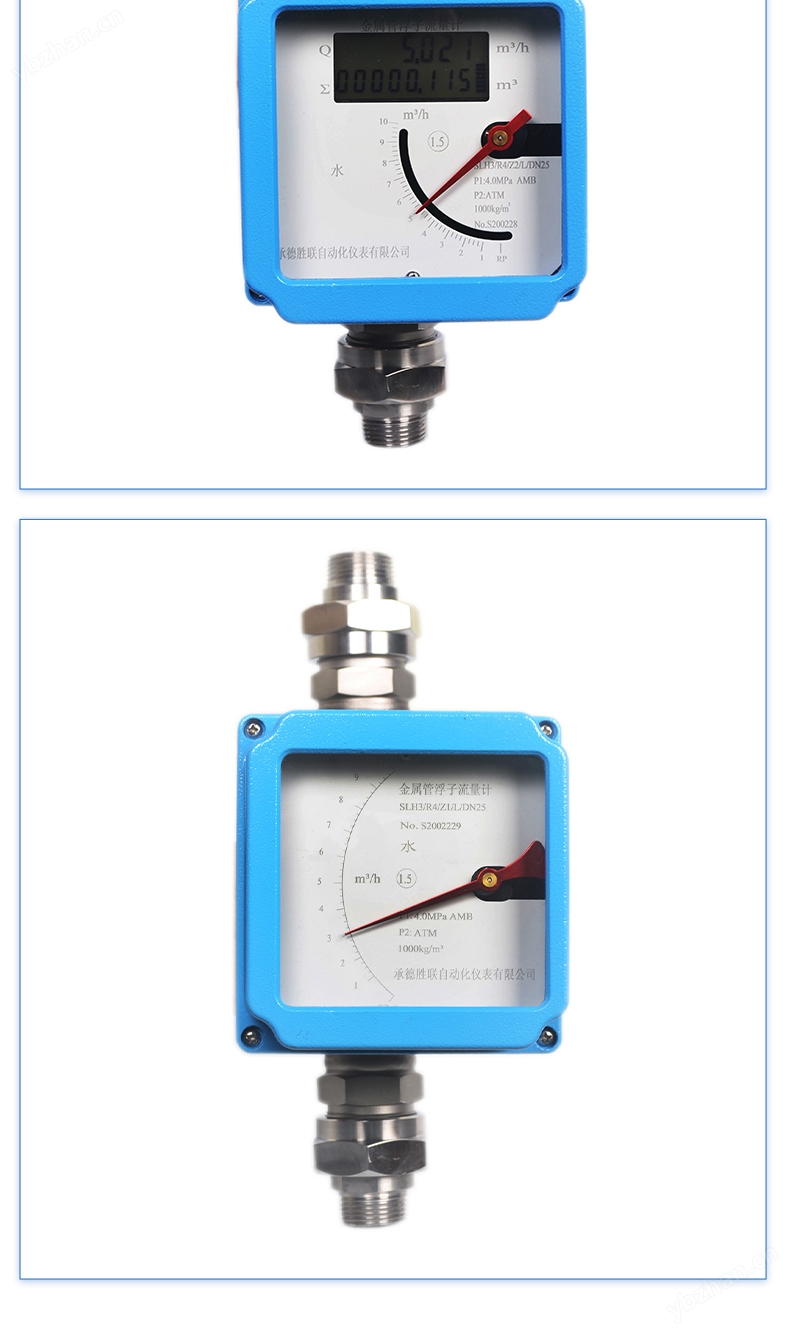

金属管浮子流量计主要有两部分组成：传感器和指示器。传感器主要有法兰、测量管、锥管或孔板、浮子和上下导向器组成；指示器主要有磁耦合系统、电远传系统、指示盘、指针和壳体组成。
2、原理
流体自下而上流经测量管时，浮子受到浮力和流体的推力会逐渐上升，当浮子自身的重力和浮力、流体的推力平衡时，浮子会悬停于测量管中的某一个位置。当流体的流量越大推力也就越大，浮子的位移也会增加，浮子位移增加后与孔板或锥管的环隙也会增大，从而会通过更大的流量，所以说金属管浮子流量计是一种变面积流量仪表。
浮子内嵌一根磁钢，指示器中有磁耦合系统与之形成磁关联，当浮子在测量管中上下移动时，指示器中的磁耦合系统会带动指针移动。利用磁传感器检测位移并转换成电信号，经电路板处理后显示瞬时和累计流量，指针在指示盘上指示瞬时流量。

三、产品特点
1、远传型可任意设置上下限报警，方便报警点更改。
2、液晶背光恒高亮，方便观测。
3、液晶同时显示瞬时流量、累计流量和百分比光柱。
4、支持所有标准HART协议软件及手操器。
5、具备数据存储备份和恢复，可随时恢复到出厂状态。
6、各种形式的安装方式满足不同工况要求。
7、各种连接方式满足不同连接需要。
8、液晶显示流向并且无死角，从各个角度都可以清楚观察数据。
9、一次滚压成型传感器，精度高、重复性好。
10、卫生型传感器光洁度高、无死角保证使用无残留。

四、技术参数

口径	DN15、DN25、DN50、DN80、DN100、DN150、DN200 (标准型)
	DN10、DN20、DN32、DN40、DN65、DN125（非标型）
测量范围	水：1~200000L/h
	空气：0.03~4000m³/h(20℃ 0.1013MPa)
量程比	10:1；20:1（特殊型）
连接方式	法兰连接 GB/T9112 HG 20592 DIN2501 ANSI JIS SH3406
	卡箍连接 SMS Tri-clamp
	其它连接螺纹连接卡套连接软管连接
准确度等级	1.5级；1.0级(特殊型)
压力等级	法兰连接:	DN10~DN50≤4.0 Mpa （最大32 Mpa）
		DN65~DN150≤1.6 Mpa（最大16 Mpa）
		DN200≤1.0Mpa （最大10 Mpa）
	卡箍连接	≤4.0 Mpa
	其它连接	根据用户要求制作
介质温度	常温型：-20℃~100℃；
	高温型：100℃~450℃
	PTFE型：0℃~80℃
环境温度	就地型：-30℃~120℃
	远传型：-20℃~80℃
	PTFE型：0℃~80℃
供电电源	12~36VDC 4-20mA两线制
	220VAC 50Hz 交流供电
	电池供电可连续使用
输出负载	500Ω（24V供电时）
电缆接口	M20Х1.5；½NPT;G½
防护等级	IP65
介质粘度	DN15：η＜5mPa.s
	DN25：η＜250mPa.s
	DN50～DN150：η＜300mPa.s
卫生型	表面光洁度Ra≤0.8μm
夹套型	标准夹套连接为法兰连接,连接标准为：GB/T9119-2000 DN15 PN16 RF，其它连接根据用户要求定制。
